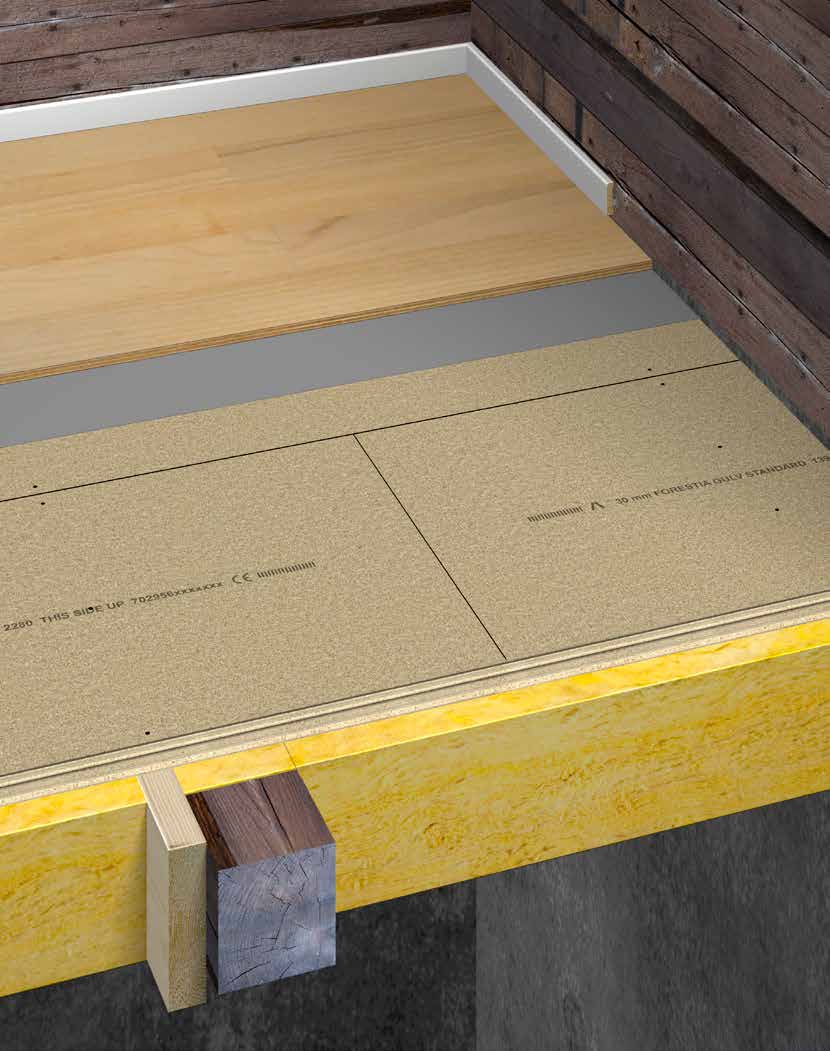

Forestia Gulv 30-38

Foto: Forestia

Forestia Standard Gulv P6 i tykkelse 30 og 38 mm og 30 mm gulv i Ekstra P5/P6

Gulvplatene er svært egnet for rehabilitering av eldre bygg og i bygg hvor bjelkeavstand overskrider cc 600 mm.

Gulvplatene er godkjent for bruk i brukskategorier A og B, nyttelast 3 kN/m² og punktlast 2 kN. Dette gjelder for bjelkeavstand opp til cc 1000 mm. 30 og 38 mm kan benyttes til undergulv på trebjelker og tilfarere med en bjelkeavstand på max. c/c 600 mm, gulvets nyttelast er 5,0 kN/m² og max. 4,0 kN punktlast.

• 30x620x1820 mm og 38x480x1820 mm

• P6/Klimaklasse 1 (30x620x1820 mm og 38x48x1820 mm) og P5/P6 Klimaklasse 2 (30x620x1820mm)

• Teknisk Godkjenning 2280

• Bjelkelagsavstand opp til cc 1000 mm

• Kan skjøtes i felt mellom bjelkelag

Foto: Forestia

Platene har en 4-sidig dobbeltprofil for solid og enkel montering. Bruksområde er klimaklasse 1 forstandard plater og klimaklasse 2 for ekstra plater, og det legges som bærende undergulv. Platene er også godkjent for skjøting i felt på bjelkeavstand opp til 1000 mm. Monteres med treskruer, min. 4,2x65 mm og limes med sponplatelim i profil og til bjelke.

⬆︎ Forestia Gulv Standard 30 og 38 mm

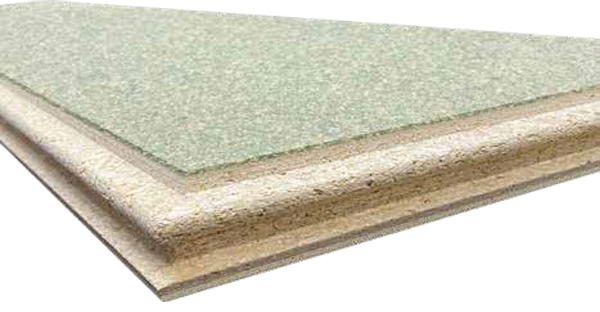

⬆︎ Forestia Gulv Ekstra 30 mm

I rehabilitering av eldre bygg er det ofte ulike spennvidder på bjelkelag. Dimensjonering av eldre og nye bjelkelag er en forutsetning for å benytte 30 og 38 mm gulv.

Hvordan montere?

Illustrasjoner: Forestia

Generelt

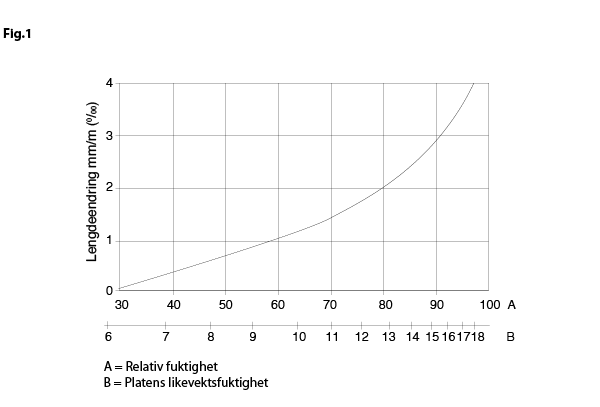

Disse retningslinjer gjelder for montering av Forestia Gulv i 30x620x1820 mm Standard P6 og Ekstra P5/P6 samt 38x480x1820 mm i Standard P6. Platene er profilert med 4-sidig dobbeltprofil. Forestia Gulv inneholder 5-8% fuktighet levert fra fabrikk, som tilsvarer likevekt med 30-60 % RF (fig. 1). Det er derfor meget viktig at byggfukten holdes underkontroll ved hjelp av ventilering og oppvarming. Mur- og pussarbeider skal være avsluttet før montering av Forestia Gulv starter. Platene vil bevege seg noe med variasjoner i luftfuktigheten (fig. 1).

Bruksområder

Forestia Gulv kan benyttes som bærende undergulv på trebjelkelag eller tilfarere, eller som flytende gulv på annet bærendeunderlag. Forestia Gulv Standard er ikke fuktbestandig og skal alltid monteres etter at bygget er lukket (klimaklasse 1). Forestia GulvEkstra P5/P6 er godkjent som plattformgulv(klimaklasse 2). I boligrom hvor det settes krav til fuktbestandige materialer, f.eks bad, vaskerom, vindfang og under kjøkkenbenk anbefales Forestia Gulv Ekstra P5/P6.

Transport, lagring, håndtering

Platene må beskyttes mot fuktighet under transport og lagring og de skal lagres på et stabilt og plant underlag med 3-5 strø pr. pall og lagres alltid innendørs.

Underlag for montering

Det anbefales å dimensjonere bjelkelaget i henhold til SINTEF byggdetaljblad 522.351. Bjelkelaget skal være avrettet og lagt med nøyaktig senteravstand. Platene er godkjent for max. c/c avstand på bjelkelag 1000 mm (fig. 2). Alle frie platekanter skal være understøttet. Monteres Forestia Gulv flytende henvises det til monteringsanvisning for Forestia Flytende gulv.

Montering

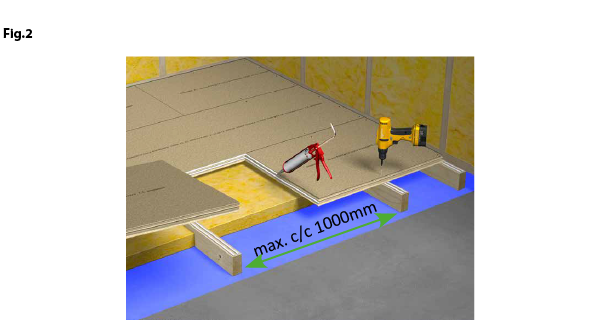

Platene skal monteres i forband direkte pådet avrettede bjelkelaget med denstemplede siden opp. Lengderetningen på platene skal alltid gå på tvers av bjelkelaget (fig. 2). Platens kortende kan skjøtes mellom bjelkene uten understøttelse.

30 og 38 mm kan benyttes til undergulv på trebjelker og tilfarere som ligger med avstand max. c/c 1000 mm, forutsatt at gulvets nyttelast er max. 3,0 kN/m² jevnt fordelt nyttelast og max. 2,0 kN punktlast. 30 og 38 mm kan benyttes til undergulv på trebjelker og tilfarere som ligger med avstand max. c/c 600 mm, forutsatt at gulvets nyttelast er max. 5,0 kN/m² jevnt fordelt nyttelast og max. 4,0 kN punktlast. Frie platekanter mot vegger eller åpninger skal alltid være understøttet. Mot faste konstruksjoner skal det være en klaring på min. 10 mm. Større gulvflater med lengde over 10 m må deles opp i felter med ekspansjonsfuge mellom feltene. Ved utsparing større enn 150x150 mm, må platekantene understøttes. Platene skal limes til bjelkene og i alle skjøtene. Det anbefales å legge ut to limstrenger på hver gulvbjelke. Platenes profiler skal full-limes (fig. 3). Overflødig lim fjernes.

Platene skal drives så tett sammen at limet tyter opp i skjøten. Overflødig lim fjernes. Et limforbruk på ca. 1 ltr. pr. 10 m² gulvflate kan påregnes. Anbefalt limtype, Sponplatelim. Evt. kontakt limprodusent for riktig limtype. Gulvplatene festes til alle understøttelser med sponplateskruer min. 4,2/65 mm. Ved maskinspikring skal det benyttes rillet min. 2.8/75 eller like effektiv spesialspiker. Antallskruer eller spiker skal være minst 4 stk. ved hver plateende og 3 stk. for hver bjelke inne på platen (fig.2). Skruer skal forsenkes 2-3 mm ned i platen. Hullene må ikke sparkles da hodet kan komme opp når bjelkene krymper.

Forestia Gulv Ekstra P5/P6 vil i byggeperioden bli utsatt for nedbør. Vann, rim eller is på bjelkene må fjernes før legging av platene. Det er viktig at limet tåler de klimatiske forhold en har under montering.

Ved montering på ståltilfarersystem

Ved montering av 30/38 mm Forestia Gulv påtilfarersystem limes sponplatene til stålbjelkenemed egnet monteringslim for limingav tre mot stål. NB! Bruk nok lim.

Platenes profiler limes med Sponplatelim på vanlig måte, som beskrevet tidligere. Platene skrus til tilfarersystemet med selvborende skrue for feste av tre mot stål, min. 4,2/70mm. Første platerad legges med ekspansjonsklaring til veggen, rettes opp, limes og skrues godt fast til stålbjelkene (fig. 3). Neste platerad legges ut, limes og skrus til stålbjelkene med minimum tre skruer i hver bjelke (fig. 3).

Ta kontakt med leverandør av tilfarersystemet for teknisk informasjon og montering.

Overflatebehandling

Gulvplatene skal ikke ha fuktinnhold høyere enn 10% før overgulv legges. Mulige overflateskader utbedres før belegg legges. Eventuell topping eller omkanter i skjøtene skal avrettes ved sliping.

Sliping bør utføres så seint som mulig før legging av belegg.

Unngå tynne belegg med blank overflate, da plateskjøtene og ujevnheter lett blir synlig gjennom slike belegg.

Henvisninger

• SINTEF Byggdetaljblad 522.351. Trebjelkelag. Dimensjonering og utførelse.

• SINTEF Byggdetaljblad 522.861. Undergulv på trebjelkelag.

• SINTEF Byggdetaljblad 522.362. Tilfarergulv i nye og eksisterende bygg.

• SINTEF Byggdetaljblad 541.304. Legging av myke og halvharde gulvbelegg.

• SINTEF Teknisk godkjenning nr. 2280. Forestia Gulv sponplater. NTI Anbefaling for montering av gulvplater på bjelkelag
